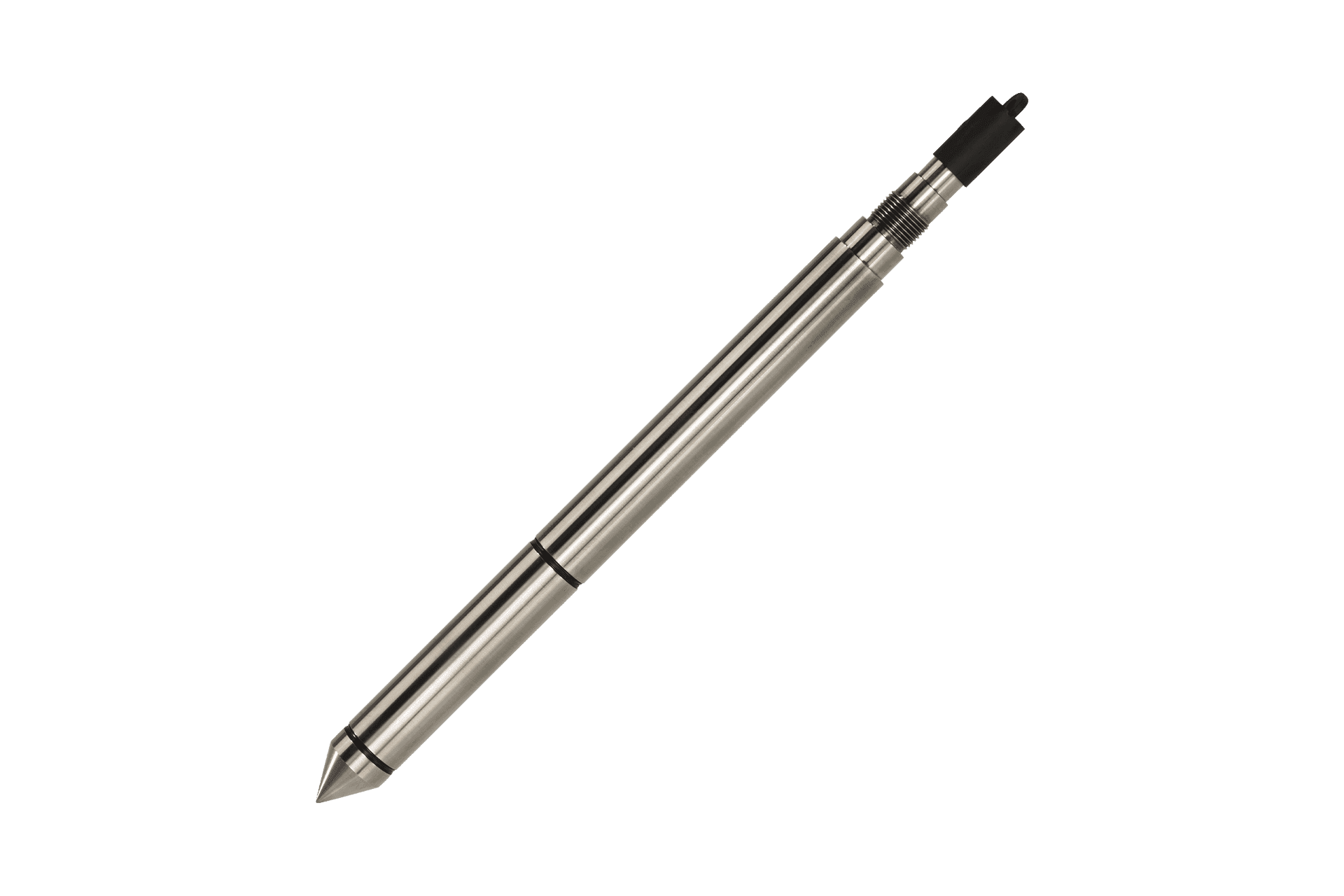

Módulo Sísmico CPT para Ensayo SCPT en Terreno

El Módulo Sísmico (Seismic Module) de Royal Eijkelkamp es un complemento especializado que permite realizar ensayos SCPT (Seismic Cone Penetration Testing), obteniendo perfiles de velocidad de ondas sísmicas (P y S) directamente en terreno con alta precisión y trazabilidad normativa. Integra un acelerómetro triaxial detrás del cono CPT: el operador pausa a intervalos definidos (típicamente cada 1 m), genera una señal sísmica superficial mediante golpe de martillo, y el módulo detecta el arribo de ondas de compresión (P) y corte (S) en tiempo real. A partir de estos datos se calculan el coeficiente de Poisson, el módulo de corte y el módulo de elasticidad dinámico del suelo. Compatible con conos eléctricos de 10 y 15 cm². MASER distribuye y presta soporte técnico en Colombia.

• Caracterización sísmica del subsuelo para diseño de cimentaciones antisísmicas según NSR-10
• Evaluación de licuación potencial del suelo en zonas sísmicas (Eje Cafetero, costa Pacífica, piedemonte)
• Determinación de módulos dinámicos (corte, elasticidad, Poisson) para modelado geotécnico avanzado
• Complemento al CPT estándar sin detener la campaña: datos sísmicos y geotécnicos en una sola pasada
• Proyectos bajo ISO 22476-1, ASTM D5778, INV E-204 y Resolución 0668/2016 en zonas de riesgo sísmico

• Acelerómetro triaxial integrado para detección simultánea de ondas P (compresión) y S (corte)
• Rango de frecuencia: 2–5000 Hz (±5 %), hasta 6500 Hz (±10 %) — alta resolución sísmica in situ
• Sensibilidad: 10,2 mV/(m/s²) — resolución 0,002 m/s² RMS
• Medición a intervalos definibles (típicamente cada 1 m) sin interrumpir el empuje CPT
• Compatible con conos eléctricos CPT de 10 y 15 cm²
• Normas: ISO 22476-1, ASTM D5778, INV E-204, NTC 4933, NSR-10 (zonificación sísmica)
