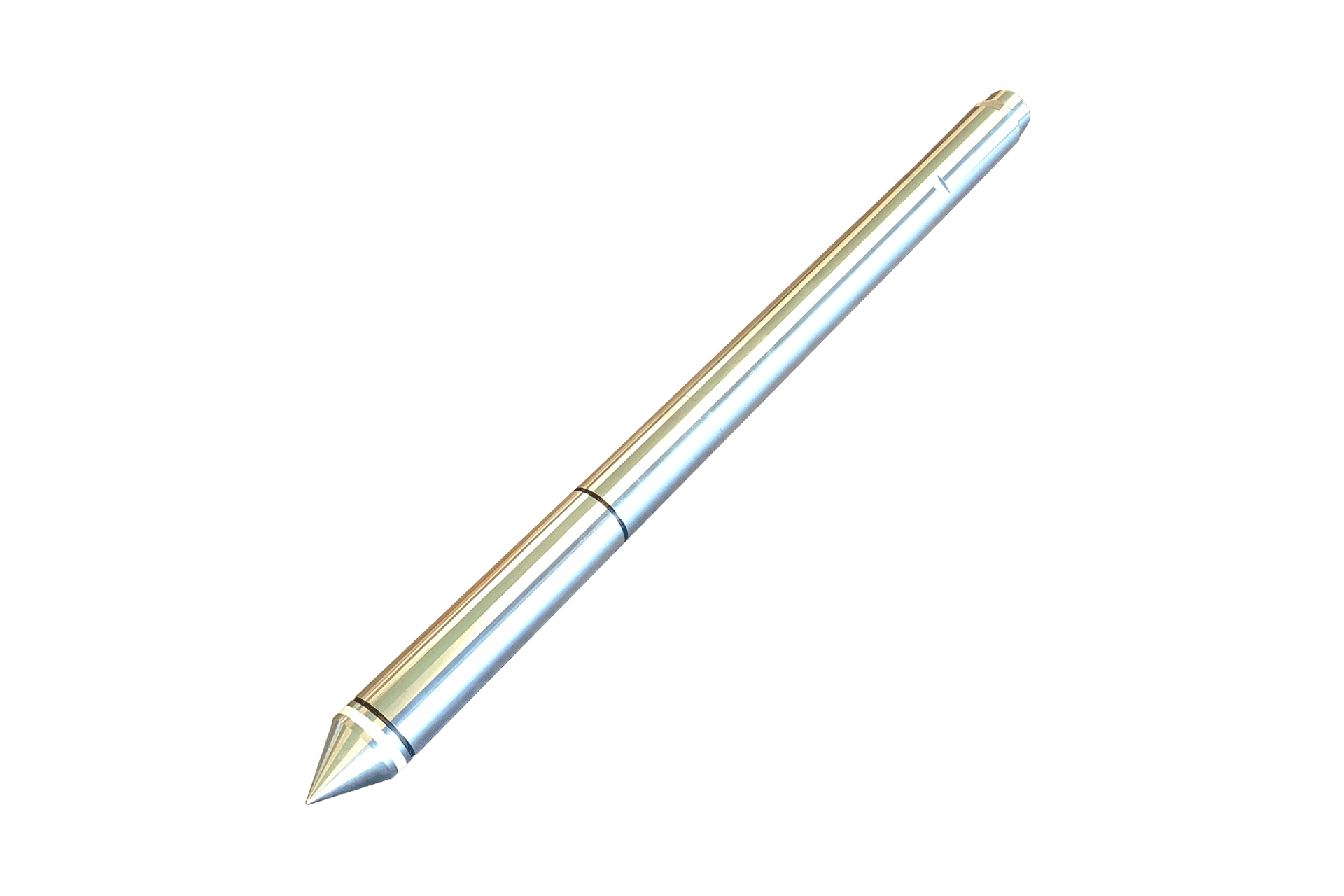

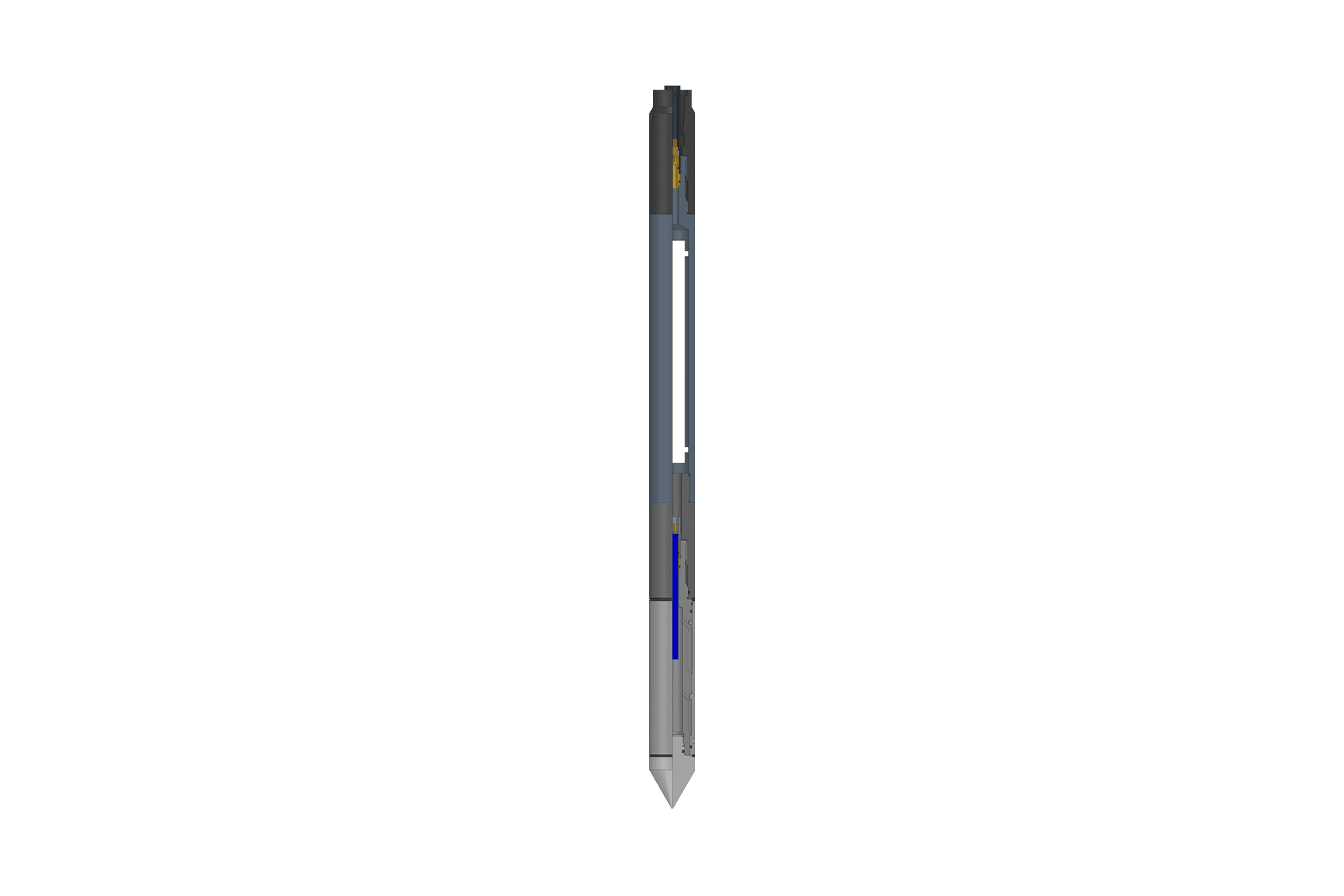

Módulo Geomagnético CPT para Detección Metálica
El Módulo Geomagnético Royal Eijkelkamp es un accesorio CPT con magnetómetro triaxial tipo fluxgate que detecta anomalías del campo magnético del subsuelo, indicativas de materiales ferromagnéticos enterrados. Rango 100.000–250.000 nT, resolución 5 nT, radio de detección ~2 m. Compatible con conos CPT de 15 cm².
Descripción
El Módulo Geomagnético (Geomagnetic Module) de Royal Eijkelkamp amplía la capacidad de los ensayos CPT al detectar anomalías en el campo magnético del subsuelo, indicativas de la presencia de materiales ferromagnéticos enterrados como cables, pilotes, anclajes, estructuras metálicas o municiones sin detonar (UXO). Integra un magnetómetro triaxial tipo fluxgate (ejes xyz) con resolución de 5 nT y rango de hasta 250.000 nT, junto con un inclinómetro bidireccional de alta precisión. Se instala directamente en el tren de varillas CPT de 15 cm², permitiendo obtener datos magnéticos continuos durante el empuje sin interrumpir la campaña geotécnica. MASER distribuye y presta soporte técnico en Colombia.
¿Para qué sirve?
- Localización de elementos metálicos enterrados antes de perforación: cables, pilotes, anclajes o estructuras previas
- Estudios de seguridad para detección de UXO (municiones sin detonar) en zonas industriales, rurales o de conflicto
- Control de interferencias electromagnéticas en proyectos urbanos o de infraestructura
- Evaluación previa en zonas con redes subterráneas, cimentaciones antiguas u obras civiles
- Integración con otros módulos CPT (sísmico, gamma-ray, dieléctrico) para perfiles geoambientales completos
Características
- Magnetómetro triaxial tipo fluxgate (ejes x, y, z) con resolución de 5 nT (10 nT en versión 250.000 nT)
- Rango de medida: 100.000 nT o 250.000 nT según versión — cubre desde suelos naturales hasta zonas de alta interferencia
- Inclinómetro bidireccional ±25° con precisión mejor que 0,1° para corrección de orientación
- Radio de detección efectivo: ~2 metros alrededor del cono
- Resolución vertical en eje z: 10 mm — detección fina de variaciones magnéticas
- Dimensiones: ø 44 mm, longitud entre 350 y 750 mm — compatible con conos CPT de 15 cm²
Especificaciones
| Tipo de sensor | Magnetómetro triaxial tipo fluxgate (ejes xyz) |
| Resolución magnética | 5 nT (10 nT en versión 250.000 nT) |
| Rango de medida | 100.000 nT o 250.000 nT (según versión) |
| Precisión total | Mejor que 0,5 % FS (full scale) |
| Inclinómetro | Bidireccional ±25°, precisión < 0,1° |
| Radio de detección | ~2 m alrededor del cono |
| Resolución eje z | 10 mm |
| Diámetro del módulo | ø 44 mm |
| Longitud | 350 – 750 mm |
| Compatibilidad | Conos CPT eléctricos de 15 cm² |
| Normas | ISO 22476-1, ASTM D5778, NTC 4933, INV E-204 |
| Marca | Royal Eijkelkamp |
| Origen | Países Bajos |
| Distribuidor Colombia | MASER |
