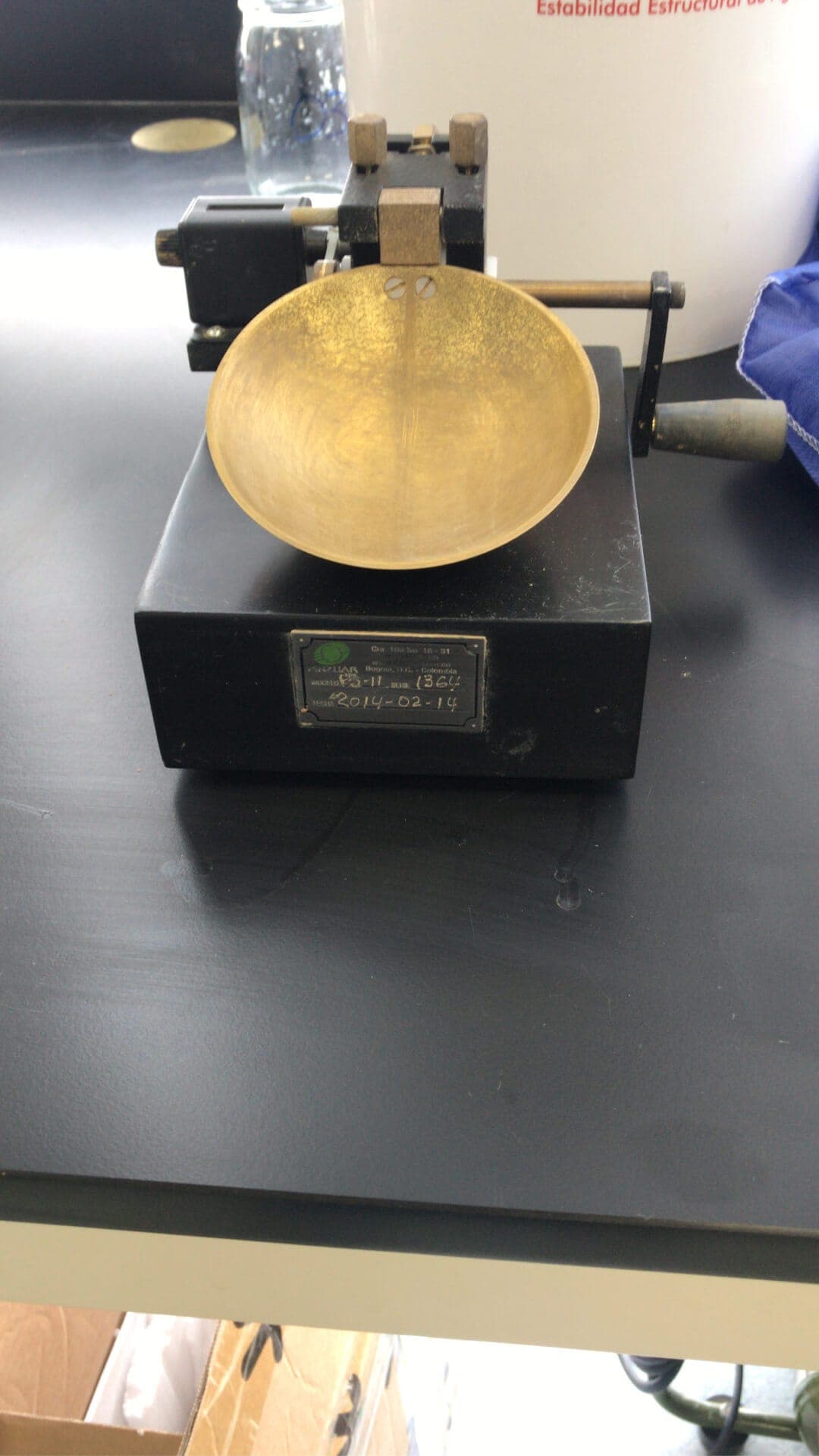

Cazuela Casagrande para límite líquido de suelo

La Cazuela Casagrande es el equipo de referencia en laboratorios geotécnicos para la determinación del límite líquido del suelo, parámetro clave en los Límites de Atterberg. Este límite define el contenido de humedad al cual un suelo fino transita del estado plástico al estado líquido, y es fundamental para clasificar suelos arcillosos y limo-arcillosos según los sistemas USCS y AASHTO. El ensayo consiste en preparar una pasta de suelo en la cuchara de bronce, hacer una ranura con el ranurador tipo media luna y girar la manivela hasta que las dos mitades se unan en 25 golpes — ese contenido de humedad es el límite líquido. La cuenta golpes incorporada garantiza precisión en el conteo. La base tiene la resiliencia normalizada según las especificaciones de las normas aplicables. En Colombia este ensayo es obligatorio en caracterizaciones geotécnicas para proyectos de infraestructura vial, edificaciones y obras de contención. MASER distribuye este equipo de la marca nacional Pinzuar y puede asesorar sobre su calibración y uso según la normativa del INVIAS y el ICONTEC.

• Determinación del límite líquido como parte del ensayo completo de Límites de Atterberg (LL, LP, IP) para la clasificación geotécnica de suelos finos según USCS y AASHTO.
• Caracterización de suelos en estudios de cimentaciones: identificar suelos expansivos o de alta plasticidad que puedan generar asentamientos diferenciales.
• Diseño de terraplenes, rellenos y obras de compactación: el índice de plasticidad (LL − LP) define los criterios de compactación y control de humedad.
• Estudios de estabilidad de taludes y laderas en suelos arcillosos donde el contenido de humedad es crítico para la resistencia al corte.
• Cumplimiento de especificaciones técnicas del INVIAS (INV E-125) en proyectos de infraestructura vial y obras civiles en Colombia.
• Investigaciones geotécnicas y peritajes de patologías en construcciones afectadas por expansión o colapso de suelos.

• Cuchara de bronce con peso normalizado (185–215 g) y superficie de contacto calibrada según ASTM D-4318.
• Mecanismo de leva con manivela que eleva la cuchara exactamente 1 cm sobre la base en cada golpe — resiliencia normalizada.
• Cuenta golpes incorporado en la manivela para conteo preciso sin necesidad de herramienta adicional.
• Ranurador metálico tipo media luna incluido para hacer la ranura reglamentaria en la pasta de suelo.
• Base de material rígido con la dureza de rebote especificada por las normas ASTM D-4318 y NTC 4630.
• Marca Pinzuar — fabricante colombiano de referencia para equipos de laboratorio geotécnico.
